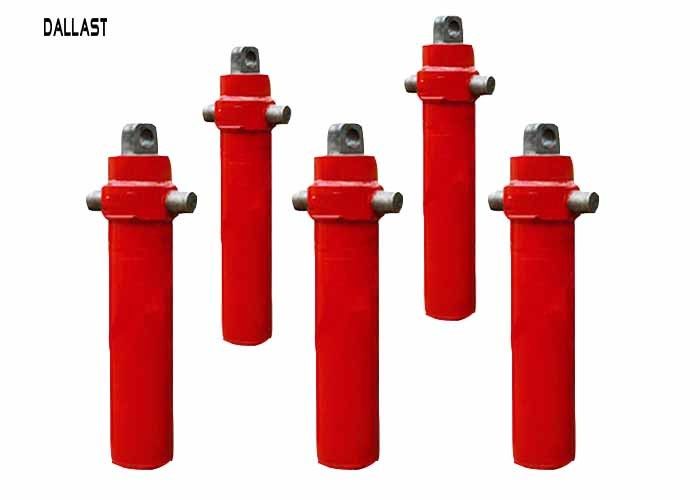

Parte frontal ativa da multi fase do cilindro hidráulico única de brinco fixada com eixo
Características:
Atos no pistão para empurrar para fora a haste de pistão; Escolha de estilos da montagem, do tubo transversal ou do eixo; Cromo duro fases chapeadas.
O número de fases pode produzir, que é limitado somente pelos confins físicos da exigência do cilindro.
O comprimento de um cilindro hidráulico é o total do curso, a espessura do pistão, a espessura da parte inferior e cabeça e o comprimento das conexões.
Maneira da montagem:
1. parte dianteira e extremidade do brinco;
2. cabeça fixada com flange;
3. extremidade fixada com flange;
4. vertical ao tipo do pé da linha central;
5. meio fixado com deslocamento do pêndulo;
6. extremidade com único brinco;
7. de acordo com sua procura.
|
Introdução de produto:
o cilindro hidráulico deatuação da luva telescópica de vários estágios, grande curso, pode ser usado para os veículos pesados, veículos agrícolas e outros veículos inclinando o cilindro do elevador da cubeta.
|
|
| tipo de produto padrão |
tamanho de furo
(milímetro)
|
tamanho da haste
(milímetro)
|
pressão
(Barra)
|
curso
(milímetro)
|
comprimento próximo
(milímetro)
|
fase
|
| 3TG-E150*3830EZ |
150 |
98 |
160 |
3830 |
1635 |
3 |
| 3TG-E150*3360EZ |
150 |
87 |
160 |
3360 |
1370 |
3 |
| 4TG-E150*4400EZ |
150 |
100 |
160 |
4400 |
1390 |
4 |
| 4TG-E180*4595EZ |
180 |
100 |
160 |
4595 |
1500 |
4 |
| 4TG-E180*4595EZ |
180 |
120 |
160 |
4595 |
1480 |
4 |
| Se você está interessado em nossos produtos, contacte-nos e envie-nos os desenhos: |
|
Os detalhes do desenho são como segue.
A
1. Tamanho de furo
2. Comprimento de curso
3. Diâmetro de Rod
4. Tipo da montagem
5. Comprimento da montagem
6. Pinte a exigência da cor
|
B
Os detalhes da descrição da aplicação do produto
1. Tipo da máquina (carregador, carregador do boi, máquina escavadora, e etc.)
2. Tipo da função (grua, balanço, direção, e etc.)
3. Tipo de estrutura (pistão, telescópicos)
4. Atuação simples ou duplo
5. Pressão de funcionamento
|
Material:
De aço inoxidável é usado em muitos de nossos projetos para assegurar a corrosão, ele não termina a vida do cilindro prematuramente. Muitas linhas de aço inoxidável estão revestidas com uma substância proprietária para impedir a linha que esfola para facilitar a facilidade do conjunto sobre a vida do cilindro, quando a manutenção periódica é exigida como a substituição do selo.
Garantia:
Nós oferecemos 12 meses de garantia.
Da data de entrega dentro de 12 meses, nossa empresa é responsável para a substituição, repara ou retorna. O usuário é uma propulsão do cilindro hidráulico, melhorar a qualidade inerente do depósito de gasolina é a finalidade de nossa produção da fábrica e da perseguição dos objetivos.
Os problemas os mais comuns ao selecionar um cilindro hidráulico são como segue:
Dimensão de A. Retraimanto
B. comprimento de curso (polegadas/milímetro)
C. tipos da montagem
D. tamanho e tipo do porto (SAE ou NPT)
E. avaliação da pressão
F. diâmetro de furo
G. detalhes da aplicação
